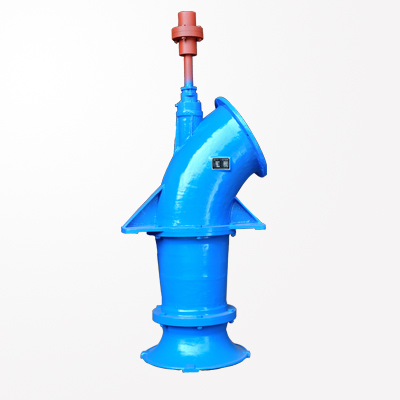

      ZLB/Q型轴流泵
      浏览次数:6532 次      更新时间:2016-11-1



      产品概述:
      ZLB(Q)型泵为单级、立式轴流泵。
      供输送清水或物理、化学性质类似于水的液体。
      液体最高温度为50℃。
      适用于农田排灌工业热电站输送循环水、城镇给水排水、船坞升降水位及其它水利工程。


      型号意义:
      以700ZLB(Q)-70A为例:
      700--出水口径为700mm
      Z----轴流式
      L----立式结构
      B----叶片为半调节
      Q----叶片为全调节
      70---比转速被10除(即比转速为700)
      A----变型代号


      性能范围:
      流量:500~220000m3/h
      扬程:1.0~10m
      口径:350~4500mm

      结构特点:
      ZLB、ZLQ型泵系单级立式轴流泵。其结构分为泵体部分和传动部分。泵体部件有喇叭管、叶轮部件、导叶体、弯管、轴承、填料函和联轴器等。传动部分有传动轴的一端通过联轴器与电动机连接,另一端与水泵连接。泵的轴向力由电动机座(或轴承座)内装的轴承来承受。轴封采用填料密封。传动中水泵叶轮的转向,朝吸入口看,为逆时针方向。



      ZLB/Q型轴流泵工作性能表

      泵型号

      叶片安装
      角度

      流量Q

      扬程H

      转速N

      功率P(KW)

      (m³/h)

      (L/S)

      (m)

      (r/min)

      轴功率

      配带功率

      350ZLB-8

      -6°~0°

      1105~1616

      307~449

      5.7~9.5

      1450

      28.4~43.9

      4级37、45

      350ZLB-4

      -4°~+4°

      932~1433

      259~398

      3.4~6.1

      1450

      13.2~24.9

      4级22、30

      20ZLB-70

      -4°~+4°

      1020~2858

      282~794

      2.16~9.44

      730
      980

      12.9~50.4

      8级30;6级55

      500ZLB-4

      -4°~+4°

      1832~2815

      509~782

      3.1~5.5

      980

      23.2~43.8

      6级37、45

      500ZLB-2

      -4°~+4°

      1364~2099

      379~583

      1.7~3.1

      730

      9.8~18.4

      8级15、18.5

      500ZLB-1.4

      -2°~+2°

      1633.3~3473.6

      453.7~964.9

      1.03~3.72

      730
      980

      7.4~35.0

      8级15、18.5;
      6级37、45

      600ZLB-70

      -4°~+4°

      2830~4680

      780~1300

      3.41~7.88

      730

      43.9~98.6

      8级80、110

      600ZLB-100

      -6°~+4°

      2280~4450

      630~1230

      2.11~5.71

      730

      23.0~65.9

      8级55、75

      600ZLB-125

      -4°~+4°

      2632~5012

      730~1390

      1.34~4.66

      730

      19.1~59.3

      8级55、75

      600ZLB-160

      -2°~+2°

      2981~4803

      820~1330

      1.35~3.07

      730

      18.0~39.9

      8级55

      700ZLB-60

      -4°~+4°

      3003~6840

      834.2~1900

      2.90~10.8

      580
      730

      45.5~173.2

      10级80、95、110;
      8级155、180

      700ZLB1.3-7.2
      28ZLB-70

      -4°~+4°

      2412~6347

      670~1763

      2.83~10.84

      580
      730

      44.3~129.5

      10级80;8级155

      ZLB1.6-6.5
      28ZLB-85

      -4°~+4°

      3636~7002

      1010~1945

      3.00~8.50

      580
      730

      47.7~166.7

      10级80、95;
      8级155、180

      ZLB1.5-5.7

      -4°~+6°

      4356~7200

      1210~2000

      4.05~7.45

      580

      76.6~138.7

      10级130、155

      700ZLB-5.2

      -6°~+4°

      2973.6~5799.6

      826~1611

      2.82~6.44

      730

      38.7~94.2

      8级80、95、110

      28ZLB-100

      -6°~+4°

      3021.0~7585.8

      839.2~2107.2

      1.89~8.23

      580
      730

      27.5~146.0

      10级55、65、80、95、110;
      8级110、130、155、180

      700ZLB-4

      -4°~+4°

      3672~5699

      1020~1538

      3.3~6.0

      730

      50.1~93.8

      8级70、80、95、110

      700ZLB-125

      -6°~+4°

      2340~8402

      650~2334

      1.24~6.5

      580
      730

      19.7~135.4

      10级30、45、55、65、80;
      8级55、80、110、130、155

      700ZLB-3

      -4°~0°

      3373~5389

      937~1497

      2.8~4.2

      730

      35.0~68.7

      8级45、60、75

      700ZLB-2.5

      -2°~+2°

      3075.8~6133.3

      854.4~1703.7

      1.33~3.64

      580
      730

      17.74~59.56

      10级45;
      8级55、70

      700ZLB-1.9

      -2°~+2°

      3910.6~7797.9

      1086.3~2166.1

      1.31~4.30

      580
      730

      21.70~88.71

      10级45、55;
      8级80、95、110

      800ZLB-70

      -6°~+4°

      4752~8064

      1320~2240

      4.35~8.10

      580

      102.5~173.2

      10级130、155、180

      800ZLB-100

      -6°~+8°

      2180~5832

      600.0~1620

      1.17~4.52

      480
      580

      14.2~71.7

      12级55、40、30、22;
      10级40、55、75、80、95

      800ZLB-125

      -4°~+2°

      2290~7920

      830.0~2200

      1.21~4.60

      480
      580

      15.1~98.4

      12级55、80;
      10级80、95、115

      900ZLB-6.8

      -6°~+4°

      7637~12790

      2121~3553

      3.5~8.7

      490

      117.6~260.5

      12级210、280

      900ZLB2-5.4
      36ZLB-70

      -4°~+4°

      4500~9300

      1250~2580

      3.33~8.06

      480

      84.2~168

      12级155、180

      36ZLB-85

      -4°~+4°

      5112~11124

      1420~3090

      2.0~7.0

      485

      57~184

      12级130、160、180、200

      36ZLB-100
      900ZLB-4

      -6°~+4°

      6336~13110

      1760~3641.7

      2.70~8.66

      485
      590

      70.5~250.3

      12级130、155、180;
      10级200、260

      900ZLB-125

      -6°~+4°

      4095~13808

      1137.6~3835.5

      2.12~4.62

      490

      43.7~165.3

      12级90、130、155、180

      36ZLB-160
      900ZLB-2

      -2°~+2°

      7315~11462

      2032~3184

      1.57~3.25

      485

      48.0~99.0

      12级110、130

      1000ZLB-85

      -4°~+4°

      4950~10660

      1375~2961

      2.30~7.02

      360
      485

      45.5~186.0

      16级80、95、130;
      12级165、210

      1000ZLB-50

      -8°~+2°

      7550~13320

      2100~3700

      8.2~15.2

      585

      262~510

      10级400、480;
      (6KV)

      1000ZLB-8.7

      -6°~+4°

      5785.9~11705.0

      1607.2~3251.4

      6.20~11.42

      490

      183.4~283.6

      12级280、330

      1000ZLB-7.0

      -6°~+4°

      7848~13356

      2180~3710

      5.0~8.73

      485

      165.3~288.8

      12级280、330

      1000ZLB-4

      -4°~+4°

      6136~11952

      2200~3320

      2.22~5.93

      485

      68.8~163.3

      12级155、180

      1000ZLB-3

      -6°~+4°

      4910~14148

      1364~3930

      1.97~5.00

      490

      47.6~201.4

      12级75、100、130、
      155、180、210

      1200ZLB/Q-100

      -4°~+4°

      8174~17964

      2420.4~4990.0

      1.82~7.21

      370
      480

      66.8~321.2

      16级130;
      12级280、330

      1200ZLB/Q-160

      -2°~+2°

      12031~19058

      3342~5294

      1.39~4.59

      370
      490

      51.3~225.5

      16级110;
      12级210、280

      1300ZLB/Q5.65-5

      -4°~+2°

      14659~23051

      4070~6400

      3.32~6.93

      370

      213.2~382.2

      订货时面议

      1300ZLB-70

      -4°~+4°

      14765~24255

      4101~6738

      3.81~9.30

      375

      262~535

      16级440、500、560

      1300ZLB/Q-125

      -2°~+2°

      10908~23328

      3030~6480

      1~4

      300
      370

      51.6~266.3

      20级130;16级280

      56ZLB/Q-70

      -4°~+4°

      8597~22824

      3620~6340

      2.62~10.02

      290
      365

      142.6~428.3

      20级250;
      16级500

      56ZLB/Q-100

      -4°~+4°

      10260~19080

      2850~5300

      1.55~4.05

      290

      77.0~160.8

      20级180

      1600ZLB/Q7.3-3.4

      -6°~+4°

      22104~39348

      6140~10930

      3.2~6.5

      295

      279.4~657.4

      20级500、600、800

      1600ZLB7.6-6.5

      -4°~+4°

      18454~33775

      5126~9382

      4.4~9.75

      300

      399~827

      20级800、1000

      64ZLB/Q-50

      -10°~+4°

      16200~33120

      4500~9200

      4.7~9

      250

      342~745

      24级800
