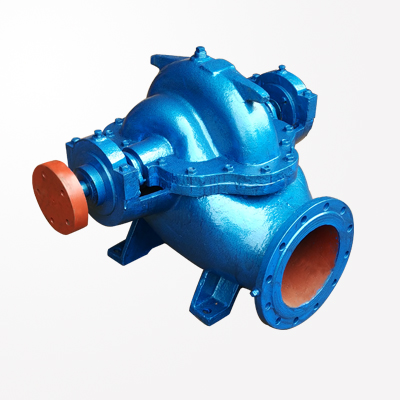

      S型中开式离心泵
      浏览次数:5478 次      更新时间:2016-11-1



      产品概述:
      S型泵是单级双吸,卧式中开离心泵,供输送清水及物理化学性质类似于水的液体。液体最高温度不得超过80℃,适合工厂、矿山、城市、电站的给排水,农田排涝灌溉和各种水利工程。

      型号意义:
      以150S78A为例:
      150——泵进口直径为150毫米
      S——双吸离心泵
      78——扬程为78米
      A——叶轮外径第一次切割

      性能范围:
      流量:140~13000m3/h
      扬程:10~134m
      口径:150~1200mm

      结构特点:
      本型泵的吸入口与吐出口均在水泵轴心线下方,与轴线垂直呈水平方向,泵壳中开,检修时无需拆卸进水,排出管路及电动机(或其他原动机),从联轴器向泵方向看去,水泵为顺时针方向旋转。
      泵体与泵盖构成叶轮的工作室,在进、出水法兰上制有安装真空表和压力表的管螺孔。
      叶轮经过静平衡检验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有一些剩余轴向力则由轴端的轴承承受。
      泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油润滑,双吸密封环用以减少水泵叶轮处漏水。



      S型中开式离心泵工作性能表

      泵型号

      流量Q
      (m³/h)

      扬程H
      (m)

      转速N
      (r/min)

      功率(KW)

      轴功率

      电机功率

      100S90

      80

      90

      2950

      30.1

      37

      100S90A

      72

      75

      2950

      23

      30

      150S100

      160

      100

      2950

      59.8

      75

      150S78

      160

      78

      2950

      45

      55

      150S78A

      144

      62

      2950

      33.8

      45

      150S50

      160

      50

      2950

      27.3

      37

      150S50A

      144

      40

      2950

      20.9

      30

      150S50B

      133

      36

      2950

      18.6

      22

      200S95

      280

      95

      2950

      91.7

      132

      200S95A

      270

      87

      2950

      85.3

      110

      200S63

      280

      63

      2950

      58.3

      75

      200S63A

      270

      46

      2950

      45.1

      55

      200S42

      280

      42

      2950

      38.1

      45

      200S42A

      270

      36

      2950

      33.1

      37

      250S65

      485

      65

      1450

      109

      160

      250S65A

      468

      54

      1450

      89.4

      132

      250S39

      485

      39

      1450

      61.5

      75

      250S39A

      468

      30.5

      1450

      49.3

      55

      250S24

      485

      24

      1450

      36.9

      45

      250S24A

      414

      20.3

      1450

      27.6

      37

      250S14

      485

      14

      1450

      21.5

      30

      250S14A

      432

      11

      1450

      15.8

      18.5

      300S90

      790

      90

      1450

      242.8

      315

      300S90A

      756

      78

      1450

      217

      280

      300S90B

      720

      67

      1450

      180

      220

      300S58

      790

      58

      1450

      147.9

      200

      300S58A

      720

      49

      1450

      118.6

      160

      300S58B

      684

      43

      1450

      100

      132

      300S32

      790

      32

      1450

      79.2

      90

      300S32A

      720

      26

      1450

      60.7

      75

      300S19

      790

      19

      1450

      47

      55

      300S19A

      720

      16

      1450

      39.2

      45

      300S12

      790

      12

      1450

      30.4

      37

      300S12A

      684

      10

      1450

      23.9

      30

      350S125

      1260

      125

      1450

      534

      710

      350S125A

      1181

      112

      1450

      462

      630

      350S125B

      1098

      96

      1450

      373

      500

      350S75

      1260

      75

      1450

      303

      355

      350S75A

      1170

      65

      1450

      247

      280

      350S75B

      1080

      55

      1450

      197

      220

      350S44

      1260

      44

      1450

      173

      220

      350S44A

      1116

      36

      1450

      131

      160

      350S26

      1260

      26

      1450

      102

      132

      350S26A

      1116

      21.5

      1450

      78.8

      110

      350S16

      1260

      16

      1450

      64.5

      75

      350S16A

      1044

      13.4

      1450

      48.8

      55

      500S98

      2020

      98

      970

      678

      800

      500S98A

      1872

      83

      970

      540

      630

      500S98B

      1746

      74

      970

      452

      560

      500S59

      2020

      59

      970

      391

      450

      500S59A

      1872

      49

      970

      333

      400

      500S59B

      1746

      40

      970

      257

      315

      500S35

      2020

      35

      970

      219

      280

      500S35A

      1746

      27

      970

      151

      220

      500S22

      2020

      22

      970

      144.1

      185

      500S22A

      1746

      17

      970

      101

      132

      500S13

      2020

      13

      970

      86.2

      110
